四階分音器－原箱的共鳴

四階分音的頻率交越是以-24db/oct的模式銜接高音單體與中低音單體的分頻點，由於聲音訊號經過兩次濾波才驅動喇叭，使得高低音單體的工作頻率範圍更精準。

採用的低音單體是德國Becker，高音是日製軟半球絲膜單體。關於這顆綠色鼓紙的單體，先前已經積層板音箱出現過，當時我做了兩對，一對是四階分音一對是一階分音，其中一階分音那一對後續又改了電感和電容等被動元件來改善聽感，但兩者聲音表現卻還是有點差距。
http://tw.myblog.yahoo.com/jw!tu._e_KEERsngeUWOEqcMw--/article?mid=600&prev=647&next=562&l=f&fid=31

大抵說來，在相同單體基礎下，一階分音的優點是音樂活生感十足，四階分音的優點是低頻基礎穩固，兩種分音方式猶如天平的兩端，魚與熊掌不可兼得，我也曾經將一階分音的低通濾波改為T型(2電感1電容)，甚至將其中的PP電容換成電解電容，但表現還是不夠全面。

前一篇文章討論耦合電容時，我發現美國CDE電容的聲音大器又細膩，後來我把這款電容用在超高音也沒讓我失望，所以我想如果整個分頻電路都採用CDE電容是否可以得到更全面的聲音? 為了達成這個理想，我重新以Linkwitz-Riley分頻計算建立分頻點，所有的電容都採用美國CDE廠製，一階濾波採用法製SOLEN電感，二階濾波採用台製電感，所有被動元件全部逐一量測。分頻點設定資料如下：

高音單體直流阻抗：3.4 Ω

低音單體直流阻抗：2.95Ω

分頻點：4,150Hz

高頻濾波電容C1：6 uF、C2：12 uF

低頻濾波電感C3：20.7 uF、C4：4.6 uF

高頻濾波電感L1：0.08mH、L2：0.37mH

低頻濾波電感L3：0.21mH、L4：0.11mH

低音補償線路R=3.7Ω、C=6.1uF

下面這張照片可以看到我已經安置好所有的電容器了，當中併電容是不得不的方式，一顆8uF±10%，誤差0.8uF將近200Hz，接連兩次濾波後頻率陷落/突起之處就會更明顯，既然採用Linkwitz-Riley精準分頻就要避免誤差發生，所以我先以大容值電容為基礎，實際量測過後再用小容值電容疊加到理想容值，依循容值愈小愈檔次愈高的原則，算起來一塊分音器就用上了12顆CDE電容，所費不眥阿，呵呵。

安置電感及Zobel線路，猜猜中央的圓形大孔是做什麼的呢?

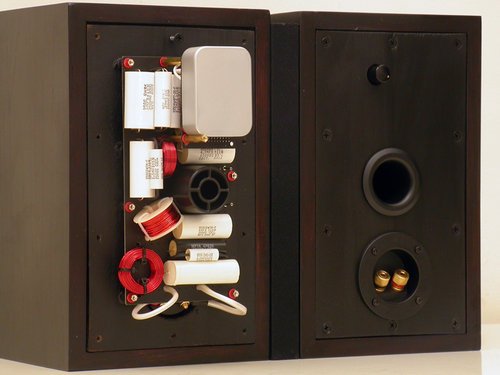

哈! 原來是預留的反射管孔，分音器這麼大片只能裝在箱體背板囉。

出現新同學了，分音器裡怎麼會有波段旋鈕呢?

原來是要給L-PAD衰減高頻用的，往常我都是做成固定衰減值，這次稍微改變一下作法，讓用家可以自行調整高頻衰減量，這種作法在古董喇叭和現代高階喇叭上也常看到。

日製的福島雙羽電容是金屬片水泥電阻，內中的金屬片是來回彎折的結構，沒有捲繞所以無感。這次我大量採用這種平版立式電阻構成二組三群搭棚焊接的L-PAD，分別可以衰減高音效率1.95db、2.8db、3.83db，三級差距大約都是1db。為了防止電阻內中的平面金屬片變成天線陣列，我找了一個鐵盒把所有的電阻罩起來，比較安心。
