所謂書架喇叭當然是指可以擺在書架上近場聆聽的中小型喇叭囉，但是這次做出來的傢伙身高54公分，深度48公分，面寬25公分，體重22公斤，怎麼看都不可能放在書架上，光是那驚人的體重可能都比書架本身還重了，但是當作落地喇叭聆聽水平線又太低必得上喇叭架，所以下標題時就稱他為大型書架喇叭吧~

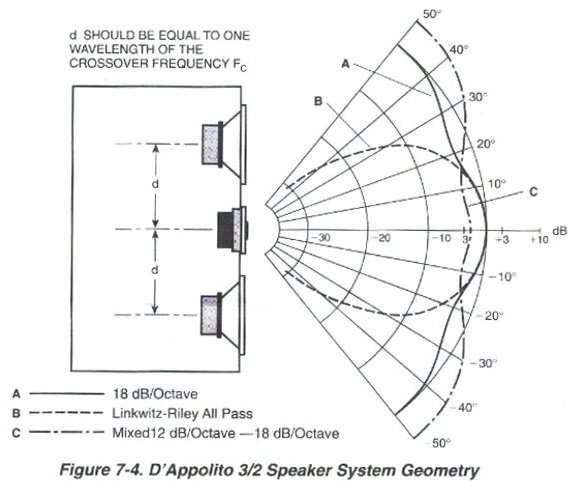

在商品設計的領域，外觀樣式和功能需求往往是互相拉鋸的競合關係，在功能需求的主場，喇叭成音的參數條件和訊號通道上的被動元件是唯一準據，但在翹翹板的另一端，外觀設計所關注的永遠是時尚美型。這款MTM書架喇叭自然是功能需求優先所打造的作品，為了讓高音單體在中央，低音單體在高音兩側對稱排列，是依照D'Appolito博士所提出的聲學模型來規劃由公式可以計算：頻率f=聲速v/波長λ，按照D'Appolito博士的模型，當分頻點設在2.5K Hz時，d值為13.7公分因此兩支低音單體的中心點距離是27.4公分時最能補足Linqkwitz-Riley分頻產生的頻率凹陷
決定了面板後，我再參照單體等效體積繪出箱體樣式，其中為了降低箱音，特別把內部箱體設計成非矩形，多餘的空間設成抑震艙，就成了這般結構。
箱體板材的選用是這次最有趣的嘗試，一般市售喇叭的箱體材料是中密度密集板MDF，辦公OA家具則是密度較低的甘蔗板，樺木多層板是膠合夾板，硬度依序是樺木多層板>MDF>甘蔗板。而我這次採用的板材是OSB(Oriented Strand Board)定向纖維板，把這種板材切開研究，可以看到上下兩側愈靠近表面的木材密度高，靠中心位置的密度低，這是因為他的製作過程是將長條白楊木刨削成的木片層層堆疊，再用高壓直接壓實成18mm板材，所以形成受壓大的表面層密度高，靠中心密度遞減的特殊結構。
正由於OSB是用交錯縱衡的原木片堆疊而成，因此含釘力保有木材的特性，完勝中密度密集板MDF，但又不會有原木和夾板因環境濕度變化產生伸縮的問題，且其表面帶有獨一無二的交錯木紋的自然美感，在室內裝潢或國外乾燥的環境都可以看到直接當作牆面使用的例子。
OSB定向纖維板敲起來很響亮^^
我們知道重量可以抑制震動，但重量無法無限制的增加，此時一個常見的手法就是三明治結構，藉著硬-軟-硬不同材質的堆疊，我們可以改變諧振點達成抑震的目的，而這裡所說的抑震不是消滅震動，而是將諧振點移到我們關注的頻率範圍以外。OSB定向纖維板有著表面硬內部軟的結構，有密度梯度變化的特徵，這是這次選用他的主因。雖然單位重量不重，但若我把板材加倍形成硬-軟-硬-硬-軟-硬的結構，加強抑震又多了重量，單支空箱達16kg，這下可就威了吧，呵呵。
低音單體使用多年收集的美國監聽喇叭Alesis Monitor One Reference 6.5吋
高音單體使用帶有招牌網罩的挪威製seas
按照Alesis原廠公布的分音器資料，依標稱阻抗4歐姆可從補償線路反推低音單體的Le是0.3mH，由此可以重新計算當低音單體加倍後的新補償線路
背面端子有學問，採用Bi-Wire設計將高音線路和低音線路完全拆開，可以各用一台後級驅動，或用雙線接駁的方式，以不同特性的線材接駁一台擴大機輸出端子和喇叭的高低音
試音期間我先拿了TAS絕對的聲音來測試，這系列CD收錄的曲目包羅萬象，當作測試可以很快的發現適合重播的音樂類型，或者也可以說運用這張CD可以區分出喇叭的個性。聽完整張CD後發現我多慮了，很明顯的這次選用的Alesis低音單體很好驅動，scan的高音在MTM聲學模型下被包覆得很不錯，沒有Linqkwitz-Riley分頻常見的分頻點突出或特定響應頻率凹陷的問題，所以我就直接以B&W出廠的MPA1來推動喇叭，這台單聲道後級有兩對博士端子，可以接駁兩種線材到喇叭端子板上，前級採用Libertango的真空管前級。
接連幾天我用這樣的搭配陸續聽了幾張CD，分別是穆特演奏莫札特小提琴協奏曲、阿勞用史坦威鋼琴演奏李斯特、聖桑第三號交響曲「管風琴」、鬼太鼓座「富嶽百景」、蔡琴金片子魂牽夢縈，在這些錄音裡有大動態交響樂也有細膩的人聲，我發現不論音量大小Alesis低音單體都被MPA1抓得牢牢的，一點都沒有潰散的跡象，作為美國Alesis出廠的唯一一款被動監聽喇叭Monitor One Reference，這支低音單體表現實在無可取代，難怪後來再沒有推出其他被動監聽喇叭。
而首次拿來打造箱體的OSB板材的表現也沒讓人失望，在重播大音壓交響樂錄音時，手扶箱體依然會感受到細微的波動，但這波動很特別只有中高頻會感覺得到，低頻強大的錄音片段反而沒有振動，似乎三明治結構已經化解擾人的低頻共振，實際聆聽鬼太鼓的中央大鼓時，明確感受到低頻是猛而集中在喇叭背牆中央壁面，在空無一物的牆面迸出一擊鼓聲，真的會嚇一跳。看來這種結構還真的有效，雖然單體和分音器裝箱後單支重達22公斤，時不時需要調整空間擺位時都得鍛練體能一番，不過為了耳朵，這應該算是可以承受之重吧? 呵呵
高音的部分這次雖用上了WIMA耐壓630V的大方塊電容作為分頻電容，但搭配scan聲音有點太死板，也許再run一陣子看看吧~
許久未動筆，主要原因是家中已經積了太多作品，客廳的音響器材好像是會長大一樣的怪物不斷的向四面八方擴張，書房裡、臥房裡也都陸續收留了一些獨立個體，但....這些小怪物都是在我手下誕生的，要割捨實在太難阿~
感謝瀏覽，文中如有謬誤懇請不吝指正。
同場加映：
這台使用6Z4整流的ECC85特仕版真空管前級擴大機是我個人的珍藏的Libertango初代機，聲音細膩而開朗，就算小音量播放仍保有聲線明顯且細節爆量的特質，原本是我書房聆聽使用，這次端出來駁接大系統表現更是可圈可點。
Libertango從LM3886起家，主事者Jeffrey Wang有深厚的電學基礎與音響美學，短短的幾年間從無到有，陸續從管機史料裡一一驗證並重現音響放大倍率的最佳工作點，扎實的功夫與實證的態度讓人敬佩，他所打造的真空管擴大機幾乎完全是走預約制，往往一批箱體剛從CNC廠回來，還沒開始組裝就已經被熟門熟路的同好預訂，口碑滿分的Libertango低調而優雅，在台灣音響界實在難能可貴。
Libertango的臉書粉專在此，強烈推薦給永遠缺一台的音響同好們https://www.facebook.com/Libertango.Audio/
