三個月前，承蒙音響收藏家王兄的厚愛，割捨了一套已經絕版的LM3886套件給我亂搞，雖然市面上有許多LM3886擴大機套件，但不論線路安排或是用料選擇都不如這組讓王兄讚賞不已。我對線路很外行，完全沒有讀電路版的功力，但藉由規劃機箱配置與零件選料，也算是有部分自己動手做啦，期間比較費時的是聆聽被動元件對聲音的改變，特別是對「交連電容」和「音量可變電阻」這兩個聲音路徑上的零件影響之巨有深刻的體驗。
前文有提到，Excalibur之所以讓我如此動心的原因，是他能夠把我的MOREL書架喇叭推得嚇嚇叫，打趴一堆市售廠機。但書架喇叭終究還是難脫低頻天限，我在聆聽MOREL書架喇叭經常搭配重低音補足低頻厚度。主動式重低音喇叭可以區分為音樂性與音響性，前者適合聆聽音樂，後者適合多聲道劇院，在我開發的幾款重低音音箱當中，方方正正的複合式傳輸管音箱就是強調音響性，背載號角則是音樂性。
為了讓Excalibur成為我的主要聆聽系統，我多次和王兄討論在原本的LM3886架構上追加緩衝級的可行性，我所希冀的subwoofer out是受主音量旋鈕控制，也就是說重低音的輸出音量和左右聲道的音量呈線性關連。最重要的是混合立體音的mono out不能污染原本左右聲道訊號，於是必須有緩衝級與混音器的概念，詳細探討請參考王兄這篇文章：
http://tw.myblog.yahoo.com/greatsound-forlife/article?mid=2133&prev=2145&next=2118
經過多次機板往返與機箱鑽孔修正後，附帶緩衝級mono out的Excalibur終於誕生，請看下面這一張背面照：
電源線是瑞典SUPRA LoRad 2.5鍍錫線，這是一組頗為平衡寬鬆的後級電源線，甚為百搭，我連機內電源線也換成這組線了，喇叭線是惡堡老田的C++，重低音是黑色那一條，訊號線是黃色那一對，疑? 莫非是....

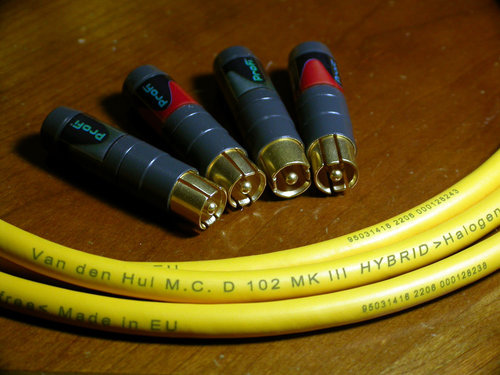

沒錯，好眼力的您一眼就發現黃色線身的訊號線就是大名鼎鼎的Van den Hul D102 MK3，好機配好線，RCA接頭用上NeuTrik最頂級的Profi端子，Profi端子的外圈會自動內縮，目的是確保插拔端子時，外圈優先接地/最後離地。
這條線聲音很甜美平滑，聽人聲和弦樂的尾韻尤其漂亮，但無損Excalibur的低頻Q勁，深夜小音量聆聽時特別討喜。
交連電容設置於前後級間，目的是為了濾除前級擴大機的直流輸出成分，防止直流輸出送到後級後一路放大，最後在終端燒毀喇叭。關於「交連電容」的探討有興趣的朋友可以瀏覽上一篇文章，文章裡的測試本體就是Excalibur，我最後選用的是聽感較偏活潑亮麗的ERO電容。
http://tw.myblog.yahoo.com/jw!tu._e_KEERsngeUWOEqcMw--/article?mid=445&prev=458&next=437
最後，還有一個攸關聲音表現的關鍵就是「音量可變電阻」，這個VR負責控管輸出到後級的音量大小，所以不論是高頻還是低頻，都一定得經過這個路徑，它的重要性好比人的咽喉，只要喉嚨不對勁，呼吸就會不順暢，發出的聲音就會改變一樣。以前聽前輩說一顆頂級VR要花好幾千元，原來還真有他的硬道理啊。Excalibur用的是雙聯VR，100K A-type，其實我的選擇不多，因為機箱面板厚度8mm，市面上買得到的廠製VR大部分螺桿高度都在8mm以下，根本無法固定在面板上。事實上，我也考慮過級進VR，可惜沒有人做那麼長的螺桿。
我採用兩款口碑都還錯的VR做交差比對，一款是東京光音Cosmos日製密封VR，一款是DZ團購的台製特規VR，發現前者的聲音密度遠高於後者，而且用微電阻錶量測雙聯電阻的誤差都在0.1歐姆以內，甚為精準。音量可變電阻的高精度在沒有設置balance旋鈕的機器是很重要的，才不會因為VR的誤差讓左右聲道音量不一，造成音場歪斜的奇怪重播。定稿就以Cosmos 100K A-type擔任咽喉要角囉。

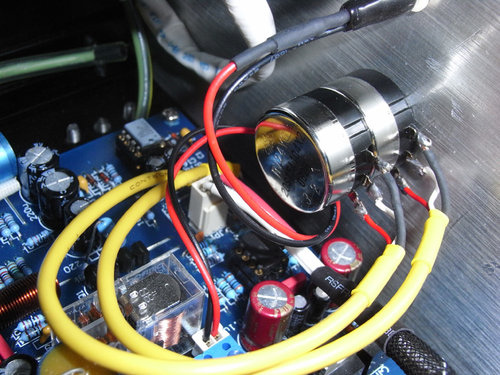

下圖就是東京光音Cosmos日製密封VR，以左右聲道電阻精準著稱。為免線材接點接觸空氣氧化，連接VR和機板的訊號線我直接焊上CONTECH雙蕊隔離線：

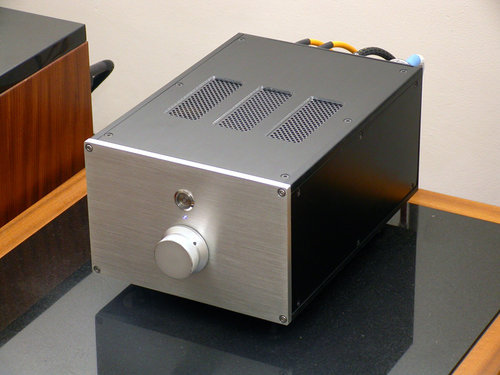

總算大功告成，連聽了幾片CD發現表現還真不賴喔，呵呵。
謝謝閱覽，如有謬誤請各位過路高手不吝指導。
