JBL鈦金屬超高音－原箱的共鳴

這款高音是已經停產的JBL鈦金屬高音，他的振膜面積比一般鈦金屬高音還大，半球體上沒有圓弧面，而是多角度球面，燈光照射下不同角度可以看到不一樣的反射光，還滿亮眼的，因此在當時有鑽石高音之稱號。單體外框是塑料，左邊印有PURE TITANIUM字樣，下方是JBL的商標。

多角度球面的設計可以提高振膜的剛性，減少金屬圓拱在高速震動時中央區域和外圈間的速度落差，這種設計思維主要是想要提高盆分裂(Break-up)的頻率至不可聽聞的區域。

下面這一張是單體背面的照片，注意囉，正負接線端子是位於磁鐵同一側，不是兩側喔。網路上有人在賣正面外觀幾乎一樣的台製單體，但翻過來可不一樣呢!

有點年記的單體，音圈引線和端子之間通常都是直接纏繞數圈上錫再上膠保護，自行銲接烙鐵溫度過高很容易融化端子上的保護/固定膠，導致引線接觸不良，聲音就會斷斷續續。手上的這一顆在我第二次解銲後就出現聲音時大時小的問題，仔細推敲才發現還包在保護膠內的線圈引線已經脫落了，下圖照片是我用小鑷子把脫落的引線拉出拍照做紀錄，各位可以看到下方褐色保護膠被高溫融化產生氣泡空腔，裡頭原本應該纏繞在接線端子上的的引線也已斷裂脫錫。喜歡DIY的同學們，下回銲接高音單體遇到這種形式的端子，一定要注意溫度喔。

高音單體的振膜材質有許多種，大致可分為軟殼和硬殼，常見的材質有蠶絲、尼龍、陶瓷、鋁鎂合金、鈦、鈹等等，材質的開發以輕薄剛硬為趨勢，目前最硬的材質就是鈹高音Be。

金屬材質的硬殼高音音域較高，通常可以輕鬆上到30KHz以上，特色是速度快，高頻延伸強，聲音尖細帶有金屬感。
相反的，軟半球高音的特色就是聲音柔和，音色甜美溫潤，但響應範圍很難超過30KHz。

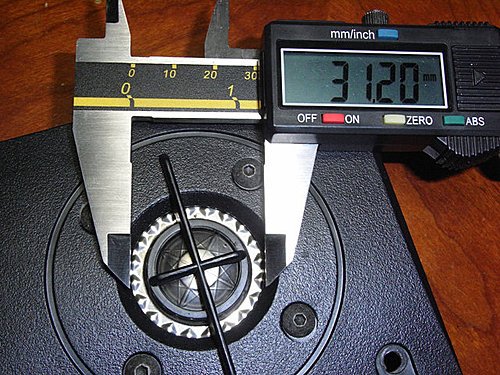

實際量得尺寸可以發現，這款JBL鈦金屬高音的振膜比一般規格大得多

一般鈦金屬高音振膜直徑大約是1吋

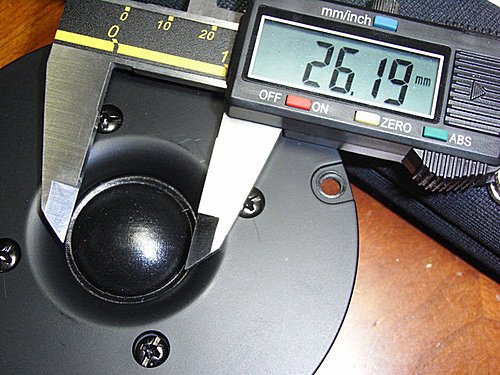

絲質軟半球高音也是1吋左右

這款JBL鑽石型鈦金屬高音的效率很高，聲音很響亮，不過由於聲音特性的緣故，拿來當作高頻尾段延伸/超高音會比當作高音容易調配。這次不需要箱體共鳴，所以我選用壓克力材質當作外盒，製作過程簡單紀錄如下：

採用鎢鋼片圓穴鋸，削切面積小，比較不會燒融壓克力(黏刀)。

開完大孔開小孔，由於很靠邊緣，轉速盡量放慢，壓克力面板才不會裂開。

開雙層孔的目的是為了讓固定螺絲沈到面板裡面。

另一個螺絲孔直接在10mm壓克力板攻牙，方便鎖螺絲固定單體。

由於我需要的是這顆鈦金屬高音的極高頻，以一階分音計算，直流阻抗3.9歐母，在正極串連2.5uF的電容可以過濾掉16K Hz以下的頻率，串連2.0uF可以濾除20K Hz以下的頻率，串連1.5uF可以濾除27K Hz以下的頻率，但實際上一階分音的衰減斜率相當緩和，濾除的頻率不會像字面那麼乾淨，而且在極高頻單體的直流電阻倍增，以二倍電阻7.8歐母計算，電容1.5uF所能濾除的頻率會下降到13.5K，所以還是要耳聽為準。另外，由於超高音擺設的位置經常是在主喇叭的上方，為了降低超高音受主喇叭發聲震動個干擾，我在超高音箱內貼滿瀝青膠帶來增加壓克力箱體重量，抑制共振。

下圖的藍色電容是ERO MKP 系列2.5uF。
