由於揚聲器單體有諧振頻率Fs存在，導致阻抗曲線在低頻區域Fs處產生一個阻抗高峰，這是因為在Fs時，紙盆和箱體發生共振導致輸入的電流驅動音圈失效。另一方面，揚聲器的高頻區域也會有阻抗提高的現象，主要原因是單體內音圈的電感量會隨著工作頻率的上升而上升，造成了阻抗上升曲線。
阻抗上升會讓單體發出音壓減弱，不僅會造成聽感不平衡，變動的單體阻值也會造成分頻點飄移，最終造成聲音劣化。使用大電流後級可推出比較飽滿的聲音，原因也是大電流輸出較能控制音圈對抗上揚的阻抗曲線。
為了排除這種現象所帶來的不良影響，我們需要在分音器與單體間設置補償線路，分成Fs高峰補償與阻抗上升補償。
本文介紹兩種分音器的校正線路，分別是Series Notch Filter和Zobel Filter：

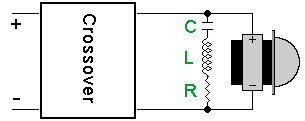

Fs阻抗高峰補償(Series Notch Filter)就是在分音器和單體間設置C-L-R迴路並聯在單體的正負極間，如圖所示：
計算公式如下：
Fs = 單體的諧振頻率
Re = 單體直流電阻
Qes = 單體的電品質因素值
Qms = 單體的機器品質因素值

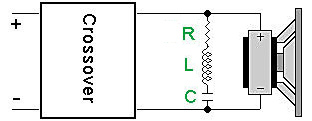

若是用在低音單體，則必須以f<sub>o</sub>為計算基礎
計算公式如下：
其中Z代表低音單體的額定阻抗，Z<sub>max</sub>代表低音單體諧振頻率 f<sub>o</sub>時的最大阻抗，f1和f2是諧振峰值兩側阻抗值下降0.707倍時的頻率

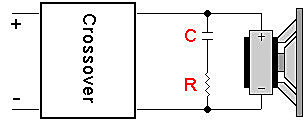

阻抗上升補償(Zobel Filter)則是在分音器與單體間設置C-R迴路並聯在單體正負極間，如圖所示：
計算公式如下：
Re = 單體直流電阻
Le = 單體線圈電感
但是實務上，由於低頻L-C-R迴路需要極大的電感才能拉平曲線，雖然這迴路並不會降低單體效率，但這麼大數值的電感和無極性電容並不便宜，一般不會使用。高音單體也不需要L-C-R迴路，因為分頻點通常設定高於高音單體的Fs
因此比較實用的是低音單體的高頻阻抗上升補償線路，尤其是在二音路二階分音器裡，設置中低音單體上升補償線路對分頻點的銜接有相當大的助益，且效果明顯。
要注意喔，設置補償線路一定要實際量測單體的線圈電感值和直流阻抗，如果無法取得數據，那還是別補償比較妥當，免得把響應頻率曲線弄得更崎嶇不平。
